嘿咻嘿咻免费区在线看不卡,久久福利青草精品资源站免费,91中文乱幕日产无线码区,亚洲欧美一区二区不卡精品

  • <pre id="uti23"><label id="uti23"><progress id="uti23"></progress></label></pre>
        1. <track id="uti23"></track>
        <i id="uti23"></i>

        <i id="uti23"></i>
        泰山玻璃纖維
        沃達重工 液壓機 華征新材料 天騏機械
        當(dāng)前位置: 首頁 » 復(fù)材學(xué)院 » 行業(yè)知識 » 正文

        玻璃纖維的強度

        放大字體  縮小字體 發(fā)布日期:2014-02-25  瀏覽次數(shù):175

              玻纖的最大特點是拉伸強度高,當(dāng)然受到生產(chǎn)方式、化學(xué)成分、溫度、濕度等因素制約。普通玻璃的拉伸強度只有400 - 1000公斤/cm2,而拉成纖維后強度能達到20000公斤/cm2。但是,紗或布的強度并不等于所有單纖維強度的總和,甚至要降低80%,原因是:
              ①測量方法造成誤差。紗和單絲的強力,隨長度增加而增加,而測定單絲強力時的夾距為10mm。測紗的強力時夾距為500mm。
              ②纖維粗細不同造成誤差。拉制出來的單纖維直徑不均勻率為15%,而受力時緬纖維的伸長率大于粗纖維,因而粗的先斷。
              ③直徑相同、強度不同的纖維也不一致。分批斷裂。
              (2)纖維越細強度越高,其關(guān)系見表14。

        表示纖維增強測試
              可能由于纖維越細,表面上的微裂紋存在的幾率也減少,因而斷裂的幾率也就減少,強度就高。
              (3)E纖維比A纖維強度高20%,S纖維(高強)比E纖維拉伸又高30qo。
              (4)玻纖的捻度越大、拉伸強度越低,如由40捻/m增加到200捻/m,拉伸強度降3-5%。生產(chǎn)中一般不大于300捻/m。加工過程,包括織造方法也造成強度降低。玻纖的剪切強度差、不耐磨、不抗折。

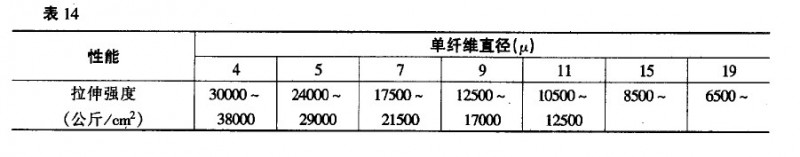

        表14
              (5)玻纖紗或布經(jīng)過熱處理后的強度損失,比單纖維熱處理后的損失大,因為浸潤劑的存在不僅提高了纖維強度的利用系數(shù),而且使纖維之間存在粘結(jié)力。要拉斷纖維除要克服纖維本身的強度外,還要克服粘結(jié)力。玻纖紗中的單纖維強力利用系數(shù),大約有60 - 70%。
         另據(jù)資料介紹,玻璃布經(jīng)過酸處理強度會上升,可能是因纖維上的“傷痕”被溶解掉,產(chǎn)生 硅酸膜起了保護作用。
        表15    不同纖維(或材料)的強度
        硅酸膜

        關(guān)鍵詞: 玻璃纖維增強

        [ 復(fù)材學(xué)院搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 違規(guī)舉報 ]  [ 關(guān)閉窗口 ]




        ?
        推薦圖文
        推薦復(fù)材學(xué)院
        點擊排行
        (c)2013-2020 復(fù)合材料應(yīng)用技術(shù)網(wǎng) All Rights Reserved

          魯ICP備2021047099號

        關(guān)注復(fù)合材料應(yīng)用技術(shù)網(wǎng)微信
